BASENIX - realizacje

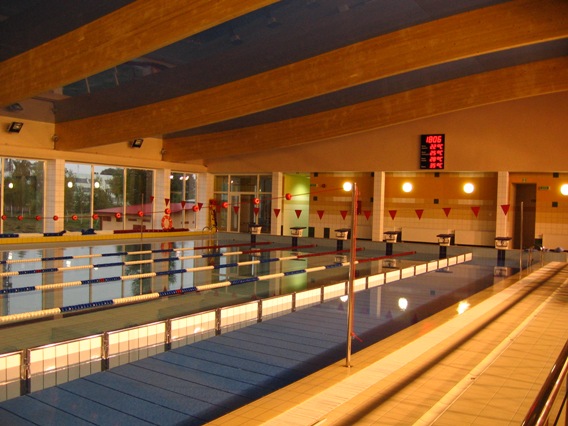

Obiekt:	Kryta pływalnia MOSiR Rybnik	www.mosir.rybnik.pl	Fot. Hala basenu sportowego
Lokalizacja:	Rybnik Boguszowice
Okres realizacji:	wrzesień 2009
Charakterystyka obiektu:	Kryta pływalnia komunalna. 3 niecki basenowe - sportowa 12x25m - rekreacyjna - wanna hydromasażowa Kubatura obiektu 18 500 m3 Pow wody ok 520 m2
			Zastosowane elementy systemu:
- technologia wody	obieg 1 - basen sportowy 12x25 m		BASENix 3000 BASENix HMI - wizualizacja obsługi BASENix REP - repetytor wskazań BASENix CSW - centralna wizualizacja BASENix DISP - basenowa tablica temperatur (x2)
	- pomiary fizykochemiczne	wolny chlor, pH, Rx, 2 x temp
	- regulacja	stężenie wolnego chloru, odczyn pH, temperatura wody w niecce (PID), poziom wody w zbiorniku retencyjnym (ON/OFF)
	- elementy wykonawcze (chemia)	pompy dozujące membranowe Grundfos sterowane sygnałem impulsowym
	- elementy wykonawcze (wymienniki ciepła)	zawór trójdrogowy Danfoss HFR sterowany sygnałem ciągłym (4-20mA) wymienniki ciepła
	- elementy wykonawcze (zbiornik retencyjny)	zawór elektromagnetyczny z cewką NC sterowany sygnalem dwustanowym
	- napędy technologiczne	pompy obiegowe Grundfos 2 x 5,5 kW
	- atrakcje wodne	oświetlenie podwodne 11 x 300W


	obieg 2 - basen rekreacyjny
	funkcje podstawowe jak w obiegu 1
	- napędy technologiczne	pompy obiegowe Grundfos 2 x 4,0 kW
	- atrakcje wodne	tryskacze x 2
		masaże podwodne x 3
		oświetlenie podwodne 5 x 300W

	obieg 3 - wanna hydromasażowa 6 osobowa
	funkcje podstawowe jak w obiegu 1
	- napędy technologiczne	pompy obiegowe Grundfos 1 x 4,0 kW
	- atrakcje wodne	aeromasaż x 1
		masaże podwodne x 1
		oświetlenie podwodne 1 x 50W


- węzeł cieplny	obwód 1		BASENix RWC
	kompaktowy, dwufunkcyjny węzeł cieplny, o mocy 550 kW dla basenu sportowego i zaplecza szatniowego basenu sportowego
		- regulacja temperatury obiegu wtórnego węzła w funkcji temperatury zewnętrznej z korektą na potrzeby cwu i technologii wody basenowej
		- regulacja temperatury obiegów ogrzewania obiektu (co) w funkcji temperatury zewnętrznej
		- regulacja temperatury obiegu ogrzewania podłogowego - regulacja stałowartościowa
		- przygotowanie cwu w funkcji zapotrzebowania wraz z podgrzewem ochronnym przeciw bakteriom lagionellozy
		- rejestracja zużycia energii cieplnej przy współpracy z licznikiem ciepła

	obwód 2
	kompaktowy, dwufunkcyjny węzeł cieplny, o mocy 350 kW dla basenu rekreacyjnego i zaplecza szatniowego basenu rekreacyjnego	funkcje podstawowe jak w obwodzie 2


- wentylacja mechaniczna	centrala N1W1 - hala basenowa
	kompaktowa centrala wentylacyjna DANPOLTHERM o wydajności 18500 m3/h, odzysk ciepła wymiennikiem glikolowym	- komunikacja z sterownikiem wbudowanym centrali z wykorzystaniem magistrali LON	BASENix to LON - interfejs komunikacyjny do sieci LON
		- wizualizacja i rejestracja parametrów pracy centrali oraz stanów alarmowych
		- zadawanie parametrów pracy z wykorzytsaniem układu BASENix HMI i CSW


	centrale N2W2 do N4W4
	kompaktowe centrale wentylacyjne SWEGON	- komunikacja z sterownikiem wbudowanym centrali z wykorzystaniem magistrali MODBUS	BASENix to MODBUS - interfejs komunikacyjny do magistrali MODBUS
		- wizualizacja i rejestracja parametrów pracy centrali oraz stanów alarmowych
		- zadawanie parametrów pracy z wykorzytsaniem układu BASENix HMI i CSW

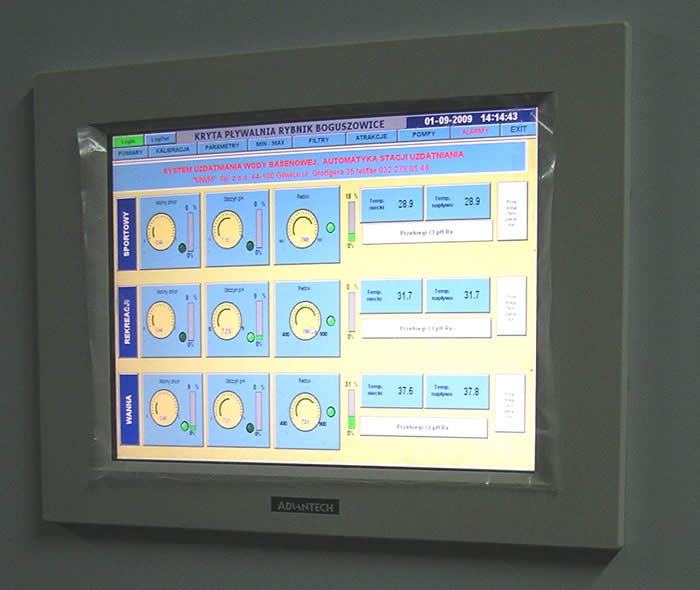

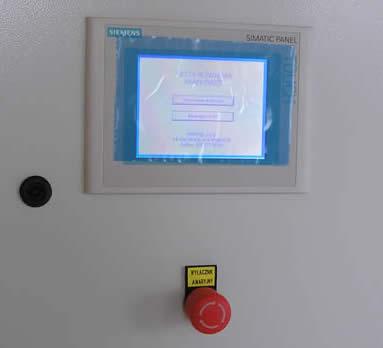

BASENix 3000 + BASENix HMI	BASENix HMI	BASENix REP
Zestaw zasilająco-sterujący BASENix dla 3 obiegów technologii uzdatniania wody. Komplet pomiarów parametrów fizykochemicznych wody, sterowanie dozowaniem chemi, podgrzewem wody, regulacja poziomów wody w zbiornikach retencyjnych, zasilanie i sterowanie pomp obiegowych i pomp atrakcji wodnych.	Podstawowy interfejs użytkownika systemu BASENix zapewniający wizualizację parametrów pracy instalacji, zadawanie wartości i zmiennych regulacji, prezentację trendów i alarmowanie dla wszytskich urządzeń i układów wpiętych do sieci sterowania BASENix	Dodatkowy interfejs użytkownika systemu BASENix. Funkcjonalność obejmuje wizualizację parametrów instalacji (w tym parametry fizykochemiczne wody basenowej) oraz sterowanie atrakcji wodnych. Najczęsciej montowany w pomieszczeniu ratowników wykorzystywany do sterowania atrakcji wodnych.

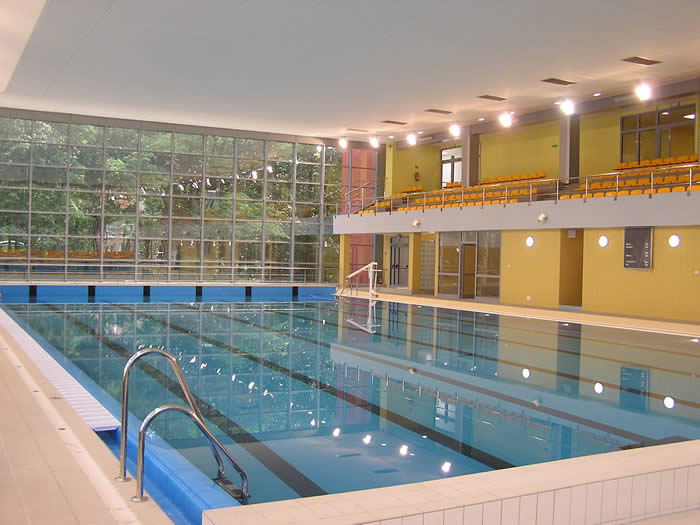

Obiekt:	Kryta pływalnia "OTYLIA"	www.mosirjanow.pl	Fot. Hala basenowa
Lokalizacja:	Janów Lubelski
Okres realizacji:	wrzesień 2008
Charakterystyka obiektu:
			Zastosowane elementy systemu:
- technologia wody	obieg 1 - basen sportowy 12x25 m		BASENix 4000 BASENix HMI - wizualizacja obsługi BASENix REP - repetytor wskazań BASENix CSW - centralna wizualizacja BASENix DISP - basenowa tablica informacyjna (temperatury i poziom wolnego chloru)
	- pomiary fizykochemiczne	wolny chlor, pH, Rx, 2 x temp
	- regulacja	stężenie wolnego chloru, odczyn pH, temperatura wody w niecce (PID), poziom wody w zbiorniku retencyjnym (ON/OFF)
	- elementy wykonawcze (chemia)	pompy dozujące membranowe Grundfos sterowane sygnałem impulsowym
	- elementy wykonawcze (wymienniki ciepła)	zawór trójdrogowy Danfoss HFR sterowany sygnałem ciągłym (4-20mA) wymienniki ciepła
	- elementy wykonawcze (zbiornik retencyjny)	zawór elektromagnetyczny z cewką NC sterowany sygnalem dwustanowym
	- napędy technologiczne	pompy obiegowe Grundfos 2 x 5,5 kW
	- atrakcje wodne	oświetlenie podwodne 11 x 300W


	obieg 2 - basen rekreacyjny
	funkcje podstawowe jak w obiegu 1
	- napędy technologiczne	pompy obiegowe Grundfos 2 x 4,0 kW
	- atrakcje wodne	tryskacze x 2
		masaże podwodne x 3
		łóżka podwodne x 4
		oświetlenie podwodne 5 x 300W

	obieg 3 - basen dziecięcy
	funkcje podstawowe jak w obiegu 1
	- napędy technologiczne	pompy obiegowe Grundfos 1 x 4,0 kW
	- atrakcje wodne	tryskacze x 2
		masaże podwodne x 3
		łóżka podwodne x 4
		oświetlenie podwodne 5 x 300W

	obieg 4 - wanna hydromasażowa 6 osobowa
	funkcje podstawowe jak w obiegu 1
	- napędy technologiczne	pompy obiegowe Grundfos 1 x 4,0 kW
	- atrakcje wodne	aeromasaż x 1
		masaże podwodne x 1
		oświetlenie podwodne 1 x 50W


- kotłowania gazowa			BASENix RKWC
	kotłowania gazowa oparta o 2 stałotemperaturowe kotły żeliwne BUDERUS współpracujące z kompaktowym, dwufunkcyjnym węzełe cieplnym, o mocy 850 kW.	- regulacja temperatury obiegu wtórnego węzła w funkcji temperatury zewnętrznej z korektą na potrzeby cwu i technologii wody basenowej
		- regulacja temperatury obiegów ogrzewania obiektu (co) w funkcji temperatury zewnętrznej
		- regulacja temperatury obiegu ogrzewania podłogowego - regulacja stałowartościowa
		- przygotowanie cwu w funkcji zapotrzebowania wraz z podgrzewem ochronnym przeciw bakteriom lagionellozy
		- rejestracja zużycia energii cieplnej przy współpracy z licznikiem ciepła




- wentylacja mechaniczna	centrala N1W1 - hala basenowa
	kompaktowa centrala wentylacyjna KLIMOR o wydajności 18500 m3/h, odzysk ciepła wymiennikiem krzyzowym	- komunikacja z sterownikiem wbudowanym centrali z wykorzystaniem magistrali MODBUS	BASENix to MODBUS - interfejs komunikacyjny do magistrali MODBUS
		- wizualizacja i rejestracja parametrów pracy centrali oraz stanów alarmowych
		- zadawanie parametrów pracy z wykorzytsaniem układu BASENix HMI i CSW


	centrale N2W2 do N7W7
	kompaktowe centrale wentylacyjne KLIMOR	-	BASENix RNW1 i RNW2

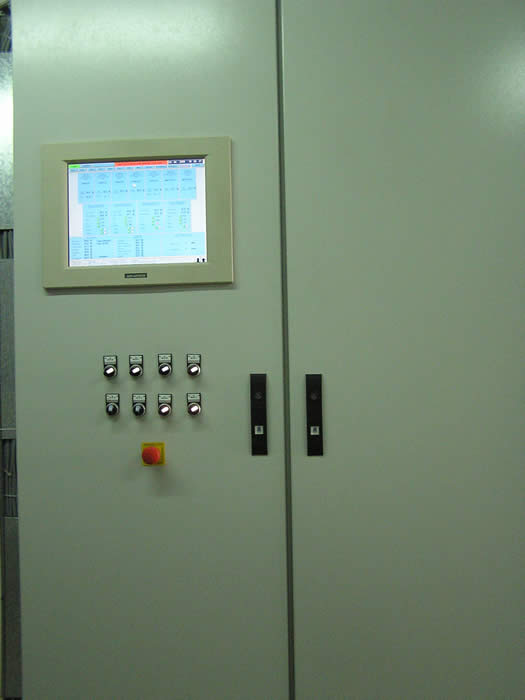

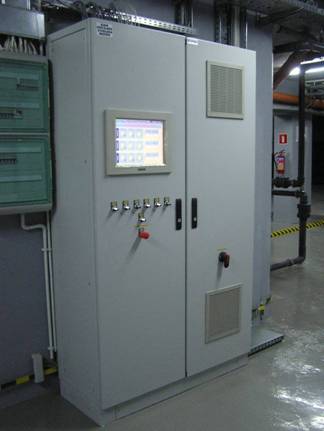

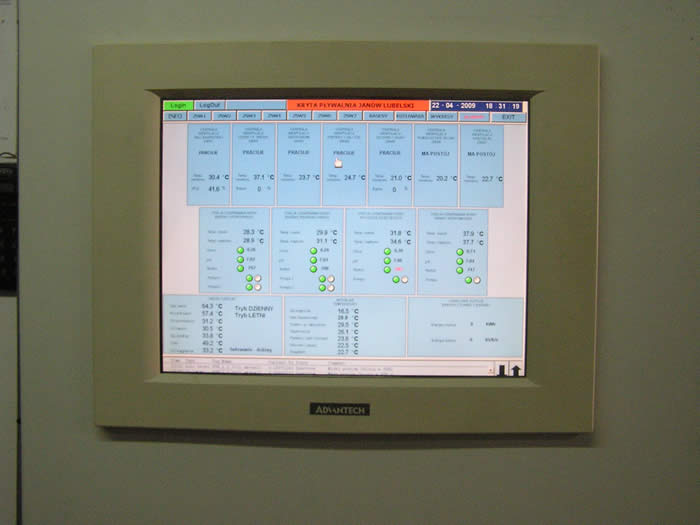

BASENix 4000 + BASENix HMI	BASENix HMI	BASENix REP
Zestaw zasilająco-sterujący BASENix dla 3 obiegów technologii uzdatniania wody. Komplet pomiarów parametrów fizykochemicznych wody, sterowanie dozowaniem chemi, podgrzewem wody, regulacja poziomów wody w zbiornikach retencyjnych, zasilanie i sterowanie pomp obiegowych i pomp atrakcji wodnych.	Podstawowy interfejs użytkownika systemu BASENix zapewniający wizualizację parametrów pracy instalacji, zadawanie wartości i zmiennych regulacji, prezentację trendów i alarmowanie dla wszytskich urządzeń i układów wpiętych do sieci sterowania BASENix	Dodatkowy interfejs użytkownika systemu BASENix. Funkcjonalność obejmuje wizualizację parametrów instalacji (w tym parametry fizykochemiczne wody basenowej) oraz sterowanie atrakcji wodnych. Najczęsciej montowany w pomieszczeniu ratowników wykorzystywany do sterowania atrakcji wodnych.


Pozostale realizacje:

Obiekt:	Kryta pływalnia		Fot. Hala basenowa
Lokalizacja:	Krapkowice
Okres realizacji:	styczen 2010
Charakterystyka obiektu:
			Zastosowane elementy systemu:
			BASENix 3000 BASENix HMI - wizualizacja obsługi BASENix REP - repetytor wskazań BASENix CSW - centralna wizualizacja BASENix DISP - basenowa tablica informacyjna (temperatury i poziom wolnego chloru) BASENix RKWC BASENix RNW1 BASENix to LON - interfejs komunikacyjny do sieci LON


Obiekt:	Kryta pływalnia		Fot. Hala basenowa
Lokalizacja:	Redzikowo
Okres realizacji:	grudzien 2009
Charakterystyka obiektu:
			Zastosowane elementy systemu:
			BASENix 5000 BASENix HMI - wizualizacja obsługi BASENix REP - repetytor wskazań BASENix CSW - centralna wizualizacja BASENix DISP - basenowa tablica informacyjna (temperatury i poziom wolnego chloru) BASENix RKWC 1 BASENix RWC 2 BASENix to MODBUS - interfejs komunikacyjny do magistrali MODBUS
